Стандартное Испытание Грунта На Пенетрацию

1.Рамки Стандартного Испытания Грунта На Пенетрацию
1.1. Описание Стандартного Испытания Грунта На Пенетрацию
Данный метод описывает стандартный тест грунта на проникновение (оценка запасов азота), который используется, для измерения уровня устойчивости грунта на пенетрацию при помощи колонковых почвенных буров. Данный тест производиться при помощи падения молота весом 63.5 кг с высоты 0.76 м. В результате этого теста происходит забор образца грунта, для проведения тестов.

Данный метод применим для всех видов грунта. Чаще данная технология используется с зернистым грунтом, но также и с грунтом других качеств, когда требуется локальная прочность под нагрузкой. Тест на проникновение применяется, когда возникает сложность при выемке образцов.

2.Материалы и Инструменты Для Теста Грунта На Пенетрацию
2.1.Требуемое оборудование
Буровой инструмент – любое буровое оборудование, достаточное для прокладывания скважины, минимальной шириной 5 мм, с породоотбирателем с минимальным диаметром 170 мм.
Породоотбиратель состоит из 3х частей: головка, разъемная труба и башмак, которые изображены на рисунке.
Керноприемник является необходимым оборудованием, для избежания потери образца. Если башмак в процессе работы был поврежден, то его необходимо заменить или починить.

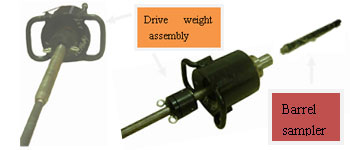

Грузовой механизм состоит из молоткового грузила весом в 63.5 кг, подъемного механизма и направляющая штанга, которая способна обеспечить свободное падение в 0.76 м. Изображение данного оборудования представлено ниже.

3.Процесс Стандартного Испытания Грунта На Пенетрацию
3.1.Процедура тестирования
3.1.1.Тестовое отверстие
Бурение скважины на необходимую глубину забора, вывод необходимого материала. При использовании влажного бурения, необходимо омывать все высечки.
3.1.2.Сбор Оборудования
Необходимо присоединить керноприемник к стреле А, и необходимо опустить в скважину в нетронутый материал.
Присоединить грузовой механизм.
Приподнять молот примерно на 0.76 м и позволить ему нанести удар свободного падения по грунту.
Установить бур на три шага в 0.15 м для проверки твердости грунта.
Необходимо установить положение груза на высоту 0.76 м.
3.1.3. Тест На Пенетрацию
Успешное поднятие и опускание молота с высоты в 0.76 м при помощи троса и катушки, используя максимум 2 и 1/4 витка катушки. Молот должен работать максимум с 40-60 ударами в минуту и падение должно быть свободным.
Обработку нужно осуществлять пока не будет достигнута глубина в 0.45 м или пока не было проделано 100 ударов.
Необходимо учитывать количество ударов каждые 0.15 м пенетрации. Первые 0.15 м считаются как установочные удары, когда как сумма ударов приходящихся на вторые и третьи 0.15 м уже можно расчитывать как показатель сопротивления проникновению.
Когда общее количество ударов превышает 100, необходимо завершать тестирование и учет ударов на последних 0.30 м.
Если менее 0.30 м было проложено 100 ударов, необходимо вести учет глубины и количества ударов. Если породозаборщик опускается в грунт без механического воздействия, лишь под действием собственного веса, необходимо учитывать состояние геологический разрез.
3.1.4.Обработка Образцов
Необходимо вытянуть породоотбиратель на поверхность и открыть его. Необходимо удалить все загрязнения с внешних сторон и обоих концов и вывести излишнюю воду. Осторожно соскаблите или отделите с одной стороны выработанный материал и сложенную породу.
Необходимо учесть длину, консистенцию, цвет, слоистость и состояние образца. Удалите образец и упакуйте ее в пластиковый пакет, для сохранения уровня влажности. Если образец был удален сравнительно неповрежденным, его необходимо завернуть в несколько слоев пластика и закрыть концы клейкой лентой. Необходимо указать на пакете «вверх» «низ» и идентификационный номер.
